帶式輸送機是電力、港口、冶金、化工、礦山等行業使用比較廣泛的一種輸送設備，皮帶在受料時容易損壞或撕裂，一直是困擾諸如花紋輸送帶產品正常使用的頑癥，由于皮帶輸送設備基本上都是在露天場合下使用，工作環境比較惡劣，加之輸送機的料斗高，物料對橡膠帶的沖擊力也相當大，極易損壞或撕裂皮帶，緩沖托輥也極易損壞，普通緩沖托輥組在進行更換維修時必須先停機，拆卸導料槽后才能進行，屬于高消耗易損件，當設備進行維護時，需將導料槽拆卸后才能更換，維護困難，工程量大，特別是在國外現場，將產生高額的維護費用，因此來開發輸送機專用可拆卸型緩沖托輥組是極其必要的；
膠帶輸送機專用軌道側拉式可拆卸型緩沖托輥組制品，可在導料槽不用拆卸的前提下即可更換維修，由于不用重復拆卸導料槽，可以節省大量人力和物力，提高皮帶輸送機自身的使用壽命及生產效率，在運輸機構的設計過程中，已經摒棄了以往的機械模式，結合專業化的有限元分析激素，充分來校核物料沖擊性及橫梁結構穩定性，采用人性化的設計理念，將緩沖托輥組橫梁設計成軌道側拉可拆卸的結構，充分實現了在不拆卸其它設備的前提下即可完成橡膠帶托輥的更換工作；

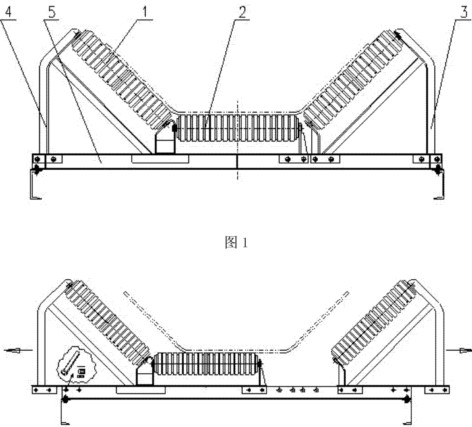

以上產品的實施結構主要包括側緩沖輥、中緩沖輥、第一托輥支架、第二托輥支架、軌道橫梁，軌道橫梁下部與中間架及支腿固定，上部通過螺栓與第一和第二托輥支架聯接，側緩沖輥與中緩沖輥通過軸端扁口卡在第一和第二托輥支架上，該裝置的工作原理是，可拆卸型托輥組應用在多條輸送機械上，覆蓋了通用型、受料式、移動式、伸縮頭、卸礦車等多種帶式機，將原托輥支架與橫梁的焊接結構改為滑道支撐緊固件聯接的方式，緩沖托輥、帶滑軌的橫梁設在滑件的支架上，橫梁側端的聯接螺栓拆卸后，順著滑軌可輕松將其抽出，實現自由的更換，結構穩定，不用拆除相關設備，在需要更換托輥時，只要松開需要更換托輥支架與軌道橫梁聯接的螺栓，沿著滑道將支架拉出，即可順利實現更換皮帶托輥的目的，不用拆卸掉任何與之相關的其他設備，非常適用于膠帶輸送機領域，尤其是大幅度帶寬、重載機械中要求更換緩沖托輥程度過度頻繁的工況中；
